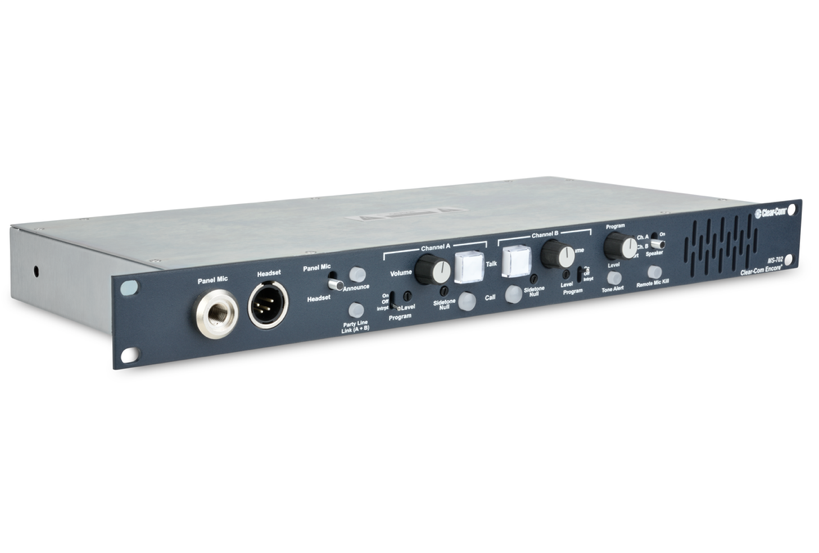

Clear-Com MS-702 Intercom 2-Kanallı Rafa Montaj Ana İstasyonu

Panel Mikrofon Girişi

Giriş Türü: Elektret

Giriş Empedansı:> = 2K

Mikrofon Sınırlayıcı Eşiği: 0 dBu ± 3 dB

Mikrofon Sınırlayıcı Aralığı:> = 20 dB

Kulaklık Mikrofon Girişi

Giriş Türü: Dinamik

Giriş Empedansı:> = 1K

Mikrofon Sınırlayıcı Eşiği: 0 dBu ± 3dB

Mikrofon Sınırlayıcı Aralığı:> = 15 dB

Program Satır Girişi

Kırpmadan Önce Maksimum Seviye:> = 20 dBu

Giriş Empedansı:> = 5K

Kulaklık Çıkışı

Yük Empedansı:> = 8

Çıkış Empedansı: <= 25

Çıkış Sınırlayıcı Eşiği: +5 dBu ± 3 dB

Bozulmadan Önce Maksimum Çıkış Seviyesi:> = 17 dBu

Hoparlör Çıkışı

Yük Empedansı:> = 4

% 1 Bozulmadan Önce Maksimum Çıkış Seviyesi: 20 dBu ± 2 dBu

Partyline Çıkışı

O Gürültü: <-74 dBu

Çıkış Empedansı:> 10 K

Partyline Girişi

Karışma: <-60 dB

Kırpmadan önceki maksimum seviye:> = 12 dBu

Sidetone Null Yeteneği:> 25 dB

Sahne Duyurusu / Dengeli Hat Çıkışı

Tür: Dengeli

Çıkış Empedansı:> = 200

Yük Empedansı:> = 600

IFB / Sıcak Mikrofon

Tür: Dengesiz

Çıkış Empedansı: 180

Yük Empedansı:> = 600

Frekans tepkisi

Panel Mikrofon - Partyline: 600 - 10KHz ± 3dB

Kulaklık Mikrofon - Partyline: 200 - 12KHz ± 3 dB

Kulaklık Mikrofon - Hat Çıkışı: 200 - 12KHz ± 3 dB

Program Girişi - Partyline: 100 17KHz ± 3 dB

Program Girişi - Kulaklık Çıkışı: 200 - 10KHz ± 3 dB

Program Girişi - Hoparlör Çıkışı: 300 - 10KHz ± 3 dB

Partyline - Kulaklık Çıkışı: 200 - 10KHz ± 3 dB

Partyline - Hoparlör Çıkışı: 300 - 10KHz ± 3 dB

Maksimum Bozulma

Panel Mikrofon - Partyline: <=% 0,5

Kulaklıklı Mikrofon - Partyline: <=% 0,5

Kulaklık Mikrofon - Hat Çıkışı: <=% 0,5

Program Girişi - Parti Hattı: <=% 0,2

Program Girişi - Kulaklık Çıkışı: <=% 0,2

Program Girişi - Hoparlör Çıkışı: <=% 0,5

Partyline - Kulaklık Çıkışı: <=% 0,2

Parti Hattı - Konuşmacı Çıkışı: <=% 0,5

Gürültü, ses

Panel Mikrofon - Partyline: <-65 dBu

Kulaklıklı Mikrofon - Partyline: <-70 dBu

Kulaklık Mikrofon - Hat Çıkışı: <-55 dBu

Program Girişi - Partyline: <-85 dBu

Program Girişi - Kulaklık Çıkışı: <-60 dBu

Program Girişi - Hoparlör Çıkışı: <-60 dBu

Partyline - Kulaklık Çıkışı: <-50 dBu

Partyline - Hoparlör Çıkışı: <-50 dBu

Maksimum Kazanç

Panel Mikrofon - Partyline:> = 37 dB

Kulaklık Mikrofon - Partyline: 41 dB ± 2 dB

Kulaklıklı Mikrofon - Sıcak Mikrofon Çıkışı: 55 dB ± 3 dB

Kulaklık Mikrofon - Ses Çıkışı: 55 dB ± 3 dB

Program Girişi - Partyline:> = -16 dB

Program Girişi - Kulaklık Çıkışı:> = 18 dB

Program Girişi - Hoparlör Çıkışı:> = 24 dB

Partyline - Kulaklık Çıkışı:> = 34 dB

Partyline - Hoparlör Çıkışı:> = 40 dB

Min Kazanç

Panel Mikrofon - Partyline: <= 25 Db

Şebeke Gücü

Giriş Voltaj Aralığı: 100 - 240 VAC

Giriş Frekans Aralığı: 50 - 60 Hz

Giriş Gücü: <= 60 VAC

Çıkış Voltajı: 30 VDC ± 0.5V

Kanal Başına Çıkış Akımı (Sürekli): 1,2 A

Kanal Başına Çıkış Akımı (Peak): 2 A (1 dakikalık periyotta 2 saniyeden fazla 1.2A değerini aşmayın)

Kısa Devre Kurtarma Süresi (1. kısa): <= 0.5 sn

Kısa Devre Kurtarma Süresi> = 20 saniyede 20 kısa: <= 20 saniye

Çevresel

32 - 122 ° F (0 - 50 ° C)

Boyutlar

1,75 x 19 x 6,5 inç (YxGxD)

(44 x 483 x 165 mm)

Ağırlık

6,1 lb (2,8 kg)
